一体式B系列气体质量流量计

您的当前位置: 首 页 >> 产品中心 >> 一体管段式

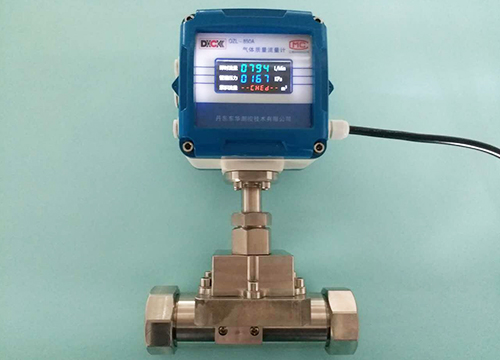

一体式B系列气体质量流量计

  • 所属分类:一体管段式

  • 点击次数:
  • 发布日期:2018/01/19
  • 在线询价
详细介绍

一体管段式


1)用途和特点

QZL 系列气体质量流量计适用于对气体质量进行精密测量。它将测量的气体质量流量转换为相应的标准状态下的气体体积流量或标准状态下的气体质量流量。

气体质量流量计具有低功耗、精度高、寿命长、重复性好、流量量程宽、稳定可靠等特点。用测试气体质量的方法对气体进行流量测量,目前在国内处于领先地位。

2)工作原理

气体质量流量计(一体机)由气流质量传感器和数字显示积算仪构成。

气体质量流量计采用美国微桥气流质量传感器和压力传感器。气流质量传感器是基于流过传感器气流质量带走的热量正比于其输出电压的热传输原理,压力传感器是气体的压力正比于输出电压,即将气体质量流量和气体压力同时转换成模拟信号输出。

数字显示积算仪的作用是将气流质量传感器输出的气流质量模拟电信号经由单片机内部的 A∕D 转换成数字信号。再经过运算处理,把气体的质量流量转换成相对应的标准状态下的体积流量或标准状态下的质量流量。又经数据处理运算,分别计算出即时流量和累计流量,送至四位和八位数码管显示。

数字显示积算仪还可以将压力传感器输出的气体压力模拟电信号经单片机进行 A∕D 转化、运算处理气体压力值送至三位数码管显示出来。

另外,单片机可将相关运算处理的各种常数、系数及人工设置的即时流量的上、下限和压力上、下限等数据信息存入单片机内的 EEPROM 中永久保存。单片机还可把累计流量值存入 EEPROM 存储器中。以上这些数据信息,在停电后可自动保存,重新供电后,这些数据信息可自动恢复。

3)工作环境

环境温度:0℃~+40℃

相对湿度:≤93%

大气压力:86kPa~106kPa

测量介质温度范围:-25℃~+125℃(≥85℃时,需特殊标定)

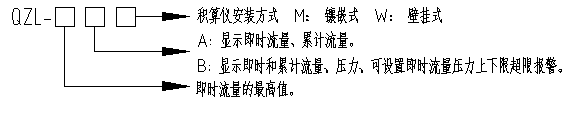

4)产品选型表

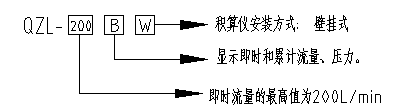

示例:气体质量流量计型号:QZL-200BW

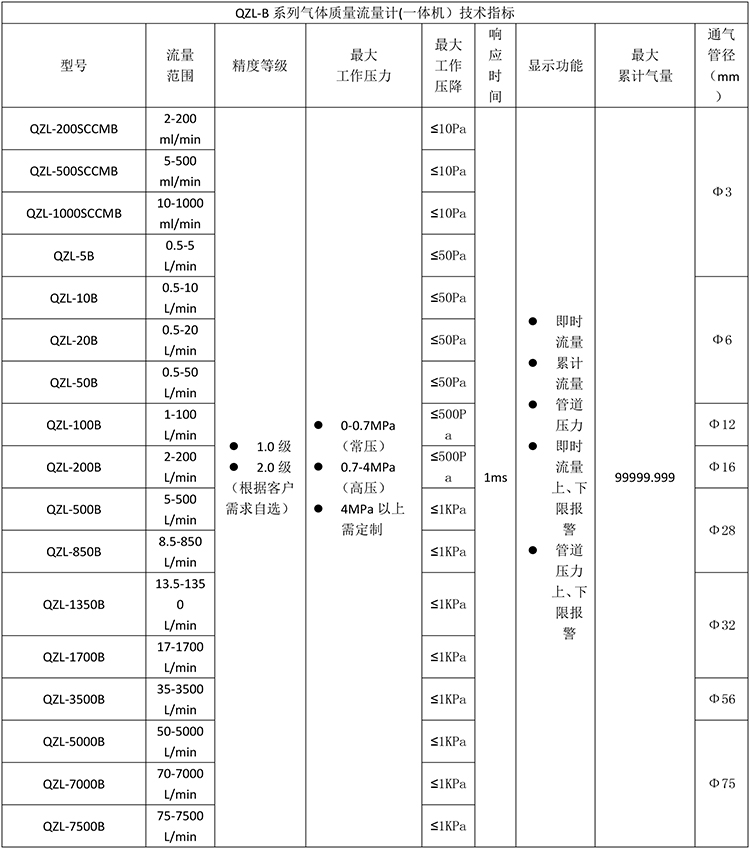

5)主要技术指标


6)标准m³是指气体在标准状态下1立方体积;

7)标准状态规定为:压力P=101.305kPa    温度T=293.15k(20℃)

8)最大累计气量超位后,自动清零循环记数。示值小数点可保留ml级,用户自选

9)即时流量显示4位数值,累计流量显示8位数值,压力显示3位数值

10)BM/BW型具有设置即时流量和压力的上下限,超限声光报警的功能

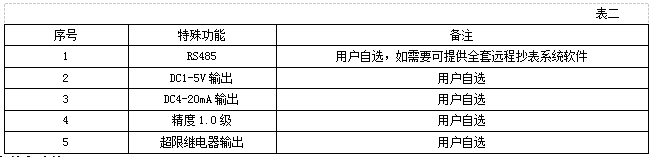

11)其它特殊功能要求


12)安装和连接

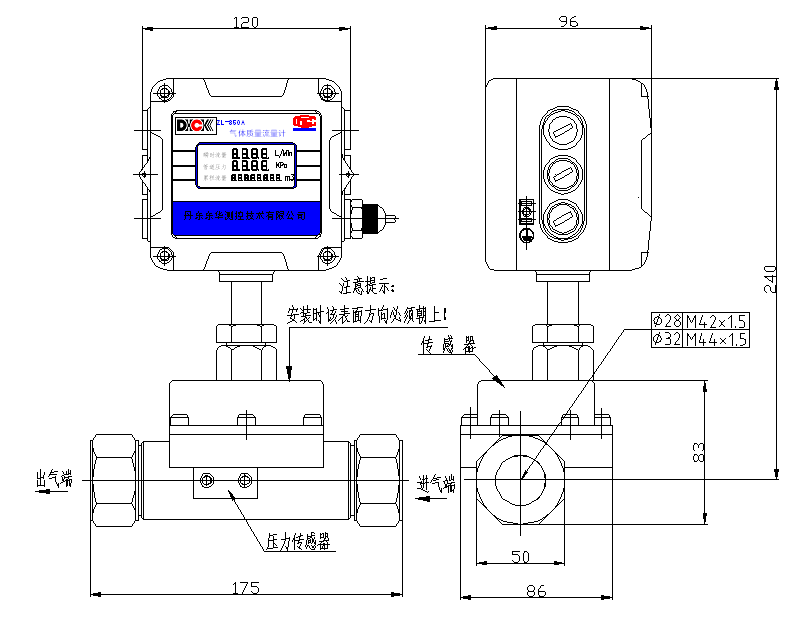

A.机械图纸

流量计

B.传感器稳流管长度的选取

气体质量流量计

13)通电检查

① 检查气体质量流量计连接安装无误。

② 本机没有交流电源开关,当外部交流电源接通时,本机即可工作。

③ 本机开机后预热10分钟后即可正常工作。

14)故障判断和处理

故障判断和处理一览表


15)其它

① 用户订货时,应注明被测介质、量程范围、仪表安装方式等相关技术要求。

② 根据用户需求可单独设计。

③ 传感器连线标准长度为2m,若需延长时,另行商议。

④ 累计流量可显示至ml级。
